5.電線ゲージ

誰でも手軽に安全・確実に電線のサイズと許容電流がひと目でわかる。

必携品

電気工事士、電材販売店、会社工場資材係並設計士、電気保安士、電気主任技術者、職業訓練校生、配電盤メーカー、
工事現場監督者、会社官公庁電気担当者、学校理工科系生、その他電線取扱業者


※ケースに電線管内電線本数対電線減少係数並に電線素線数表がついております。
※R100形の裏面に電流電力対照表がついております。
種別 測定範囲 　
標準形　 1.6m/m〜325mm2まで 600V
IV線,VVRケーブル
CVVケーブル,HIVケーブル
R100形 0.75mm2〜100mm2まで
CT形 0.75mm2〜8mm2まで 2,3,4芯2CTキャップタイヤケーブル
CVケーブル形 2mm2〜325mm2まで 2,3,4芯600V CVケーブル
CV-S形 2mm2〜325mm2まで （単芯600VCVケーブル）　CVT（※）

＊ＣＴ測定は製造メーカーにより多少の誤差があります。
※CVTの許容電流は測れません。凡その電線サイズの確認にのみご利用ください。

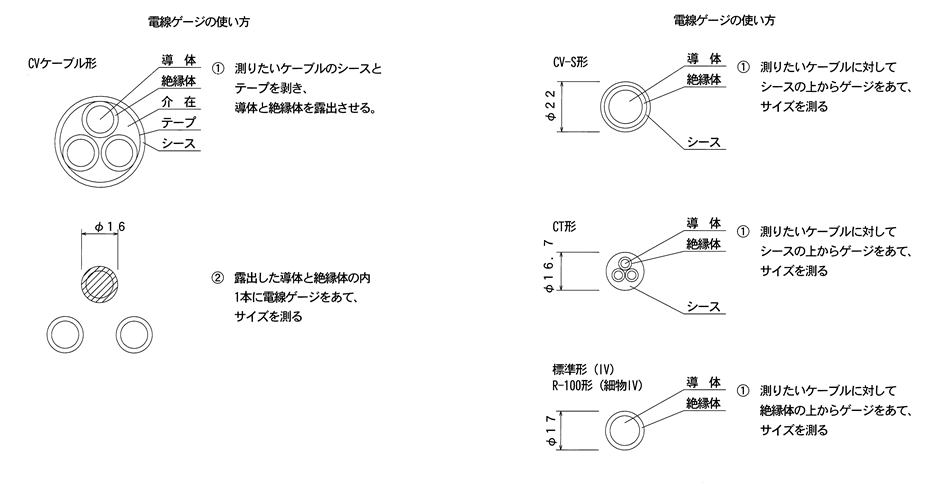

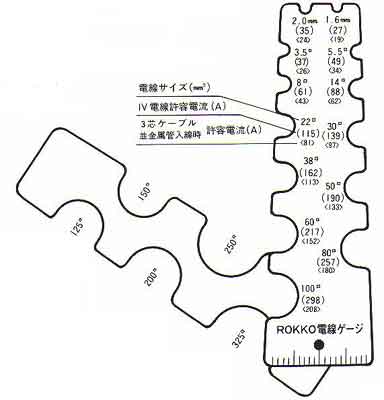

電線ゲージ見本図

　

　

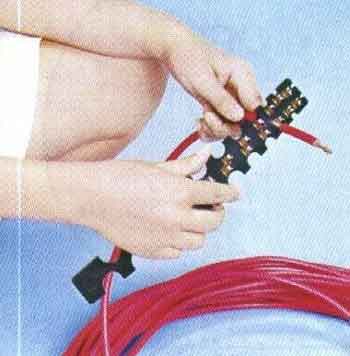

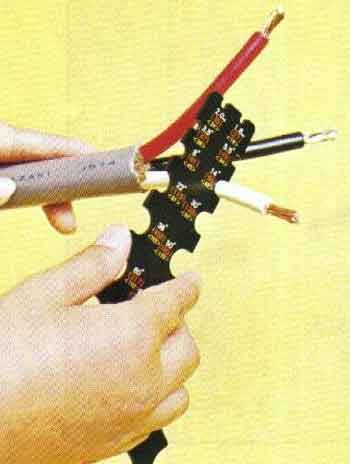

（標準形／ＩＶ電線測定例） （標準形／でＶＶＲケーブル測定例）
