ＫＲ型／取扱いが簡単な平面形ケーブル巻取機
　　　　　《電線・ケーブル・ゴム・ビニールホース各種線条物の巻取りに適します》

特 徴

 平面形なので巻取機の取りはずしが容易。
巻取りテーブル面が低いので安定が良い。
巻取りテーブルの内径を自由に変えられる。
線条物の繰出しにも使用出来る。

ＫＲ型ケーブル巻取機 寸法図
※800型のベース部分は十字鋳物ではなく、円盤（φ700 ｘ t9.0）になります。


仕様
型式　寸法 W
（mmφ）		 S
（mmφ）		 H
（mm）		 K
（mm）		 荷重
（kg）		 重量
（kg）		 リール
羽根数
KR-500 500 180〜350 180 260 30 20 4
KR-600 600 180〜400 180 260 50 25 4
KR-700 700 250〜500 220 300 70 35 6
KR-800 800 250〜600 270 360 80 60 6
　●巻取り能力
　ＫＲ−５００型　
　iＶ電線　１４mm2以下の巻取りに適します。
　ＫＲ−６００型　
　iＶ電線　２２mm2以下の巻取りに適します。
　ＫＲ−７００型　
　iＶ電線　６０mm2以下の巻取りに適します。
　ＫＲ−８００型　
　iＶ電線１００mm2以下の巻取りに適します。
※製作時に誤差が生じます為、寸法は参考値としてお取り扱いください。

ＫＲＦ型／オサエ板付平面形ケーブル巻取機
　　　　　　巻取りケーブルの太さにより巻取り束内径、厚さが自由に変えられる

特 徴

 巻取りケーブル束の内径と巻厚を自由に変えられる。
巻取りがキレイにできる。

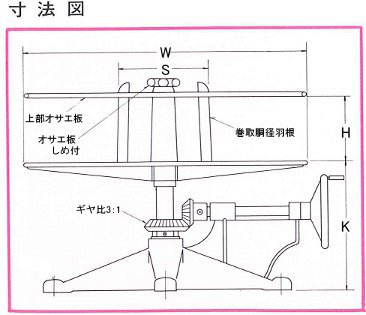

ＫＲＦ型ケーブル巻取機 寸法図
※800型のベース部分は十字鋳物ではなく、円盤（φ700 ｘ t9.0）になります。


仕様
型式　寸法 W
（mmφ）		 S
（mmφ）		 H
（mm）		 K
（mm）		 荷重
（kg）		 重量
（kg）		 リール
羽根数
KRF-500 500 180〜350 40〜170 260 30 30 4
KRF-600 600 180〜400 60〜170 260 50 35 4
KRF-700 700 250〜500 60〜200 260 70 45 6
KRF-800 800 250〜600 100〜250 360 80 70 6
　●巻取り能力　※KR型と同様です。
　ＫＲＦ−５００型　
　iＶ電線　１４mm2以下の巻取りに適します。
　ＫＲＦ−６００型　
　iＶ電線　２２mm2以下の巻取りに適します。
　ＫＲＦ−７００型　
　iＶ電線　６０mm2以下の巻取りに適します。
　ＫＲＦ−８００型　
　iＶ電線１００mm2以下の巻取りに適します。
※製作時に誤差が生じます為、寸法は参考値としてお取り扱いください。
